Diagramme d'Ishikawa : Définition, modèles et avantages

Le monde des affaires d'aujourd'hui exige d'avoir les bons outils pour analyser les problèmes. Il existe de nombreux outils et modèles qui peuvent vous aider à identifier les causes profondes des problèmes dans les processus. En les utilisant, vous pouvez cartographier visuellement les facteurs potentiels contribuant au problème. Ils aident également les équipes dans les entreprises de toutes tailles à trouver les domaines nécessitant des améliorations.

Dans cet article, nous parlerons de l'un de ces outils, le diagramme d'Ishikawa. Nous couvrirons sa définition, ses types et ses applications pratiques. Nous plongerons dans quand et pourquoi cet outil est utile ainsi que vous guider à travers le processus étape par étape de son utilisation. De plus, nous explorerons des exemples de diagrammes d'Ishikawa, leurs avantages et inconvénients, et répondrons à certaines questions fréquentes.

Qu'est-ce qu'un diagramme d'Ishikawa?

Le diagramme d'Ishikawa, également connu sous le nom de diagramme de causes et effets, est un outil visuel utilisé pour identifier les causes potentielles d'un problème spécifique.

Le nom de diagramme d'Ishikawa vient de sa structure, qui est similaire au squelette d'un poisson. La tête du poisson représente le problème. Les os qui se ramifient de la colonne vertébrale représentent différentes catégories de problèmes potentiels.

Dr. Kaoru Ishikawa, un expert japonais en contrôle de la qualité, a développé ce modèle dans les années 1960 (d'où le nom). Il est devenu un outil vital dans la gestion de la qualité et les pratiques de résolution de problèmes dans tous les secteurs. Il est particulièrement utile dans les sessions de brainstorming, où votre équipe peut identifier et organiser systématiquement les causes potentielles d'un problème. Avec le diagramme d'Ishikawa, vous pouvez diviser le problème en catégories gérables.

Types de diagrammes d'Ishikawa

Au fil des ans, différents types de diagrammes d'Ishikawa ont émergé pour des problèmes et des industries spécifiques. Chaque type aborde et catégorise les causes potentielles de manière à mieux correspondre au contexte. Dans cette section, examinons quelques-uns des types de diagrammes d'Ishikawa les plus courants et efficaces:

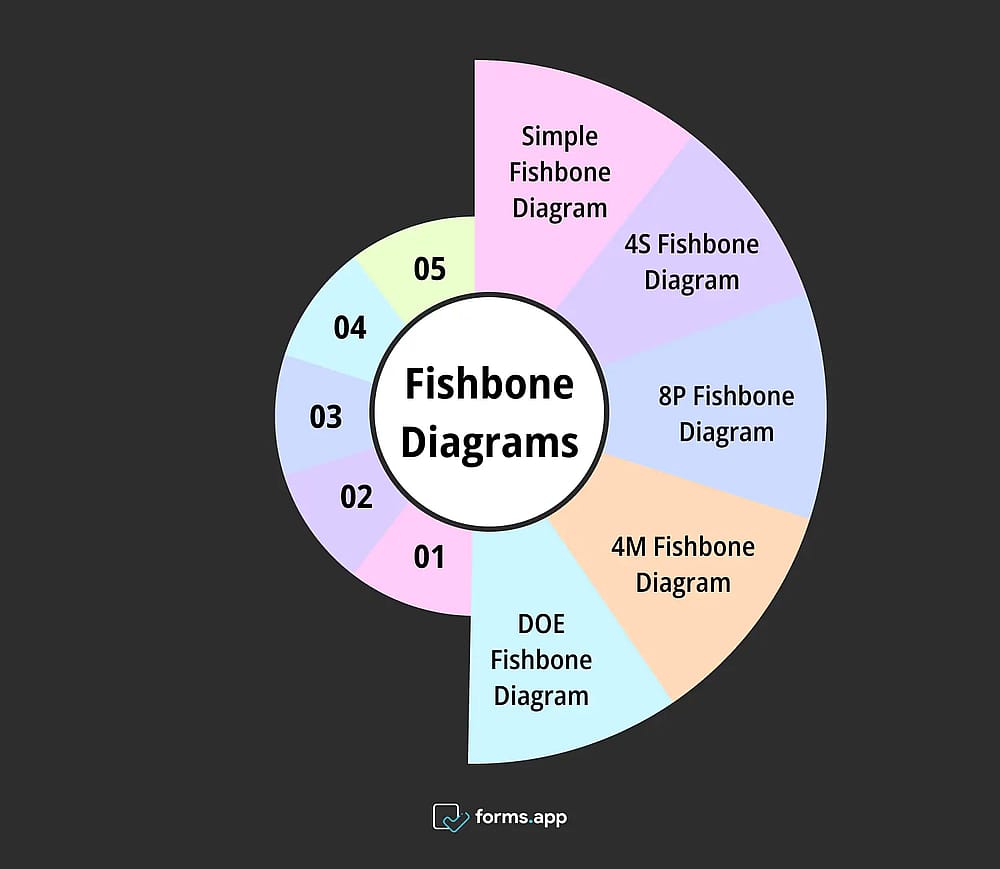

Types de diagramme d'ishikawa

1- Diagramme d'Ishikawa simple

Le diagramme d'Ishikawa simple est la version standard du diagramme d'Ishikawa. Vous pouvez l'utiliser généralement pour une analyse de causes racines de base. Il identifie les causes potentielles d'un problème sans les catégoriser dans des domaines spécifiques. Ce type est idéal pour les petites équipes ou les utilisateurs individuels qui ont besoin de brainstormer rapidement. Vous pouvez également organiser visuellement les causes potentielles d'un problème.

💡 Astuce: Sa simplicité en fait un excellent point de départ pour les débutants en analyse des causes racines.

2- Diagramme d'Ishikawa 4S

Le diagramme d'Ishikawa 4S est couramment utilisé dans les industries de services pour identifier et catégoriser les causes d'un problème en quatre domaines clés. Il s'agit de l'environnement, des fournisseurs, des systèmes et des compétences. Ce type est particulièrement utile pour analyser les problèmes liés aux opérations de service, tels que la logistique, le service client et la gestion des fournisseurs.

💡 Astuce: En se concentrant sur ces catégories, vos équipes peuvent enquêter systématiquement et résoudre les causes racines des problèmes de prestation de services.

3- Diagramme d'Ishikawa 8P

Le diagramme d'Ishikawa 8P est bon pour les secteurs du marketing et des services. Il catégorise les causes en Produit, Prix, Place, Promotion, Personnes, Processus, Preuve physique et Performance. Vous pouvez utiliser ce type pour analyser divers éléments du mix marketing ou de la prestation de services. Il aide également les entreprises à identifier les domaines à améliorer.

💡 Astuce: Ce modèle garantit que vous prenez en compte tous les aspects de l'offre de votre entreprise et de l'interaction avec les clients lors de l'investigation des problèmes liés à la performance du marché ou à la qualité du service.

4- 4M Diagramme d'arête de poisson

Le diagramme d'arête de poisson 4M est particulièrement utile dans la fabrication et la production pour classer les causes potentielles d'un problème en quatre domaines. Ces domaines sont :

Ce type aide votre équipe à analyser et à résoudre les problèmes liés à la qualité de production.

💡 Astuce : En se concentrant sur ces catégories critiques, le diagramme 4M permet une enquête approfondie sur les facteurs impactant le processus de production.

5- Diagramme d'arête de poisson DOE

L'acronyme DOE signifie Design of Experiments. Vous pouvez l'utiliser dans l'analyse statistique et expérimentale pour identifier les facteurs potentiels influençant un résultat. Il catégorise les causes liées aux variables et aux interactions dans une expérience. Ce sont Facteurs, Niveaux, Interaction et Réponse. Ce type est essentiel dans la conception expérimentale pour s'assurer que vous prenez en compte toutes les variables potentielles.

💡 Astuce : Le diagramme d'arête de poisson DOE permet un contrôle précis et une optimisation des processus expérimentaux de développement de produits.

Comment créer votre propre diagramme d'arête de poisson en 6 étapes

Nous nous sommes familiarisés avec le concept du diagramme d'arête de poisson et avons vu différents types de diagrammes d'arête de poisson. Dans cette section, nous discuterons des étapes à suivre pour créer et implémenter avec succès dans votre contexte professionnel. Voici 6 étapes à suivre :

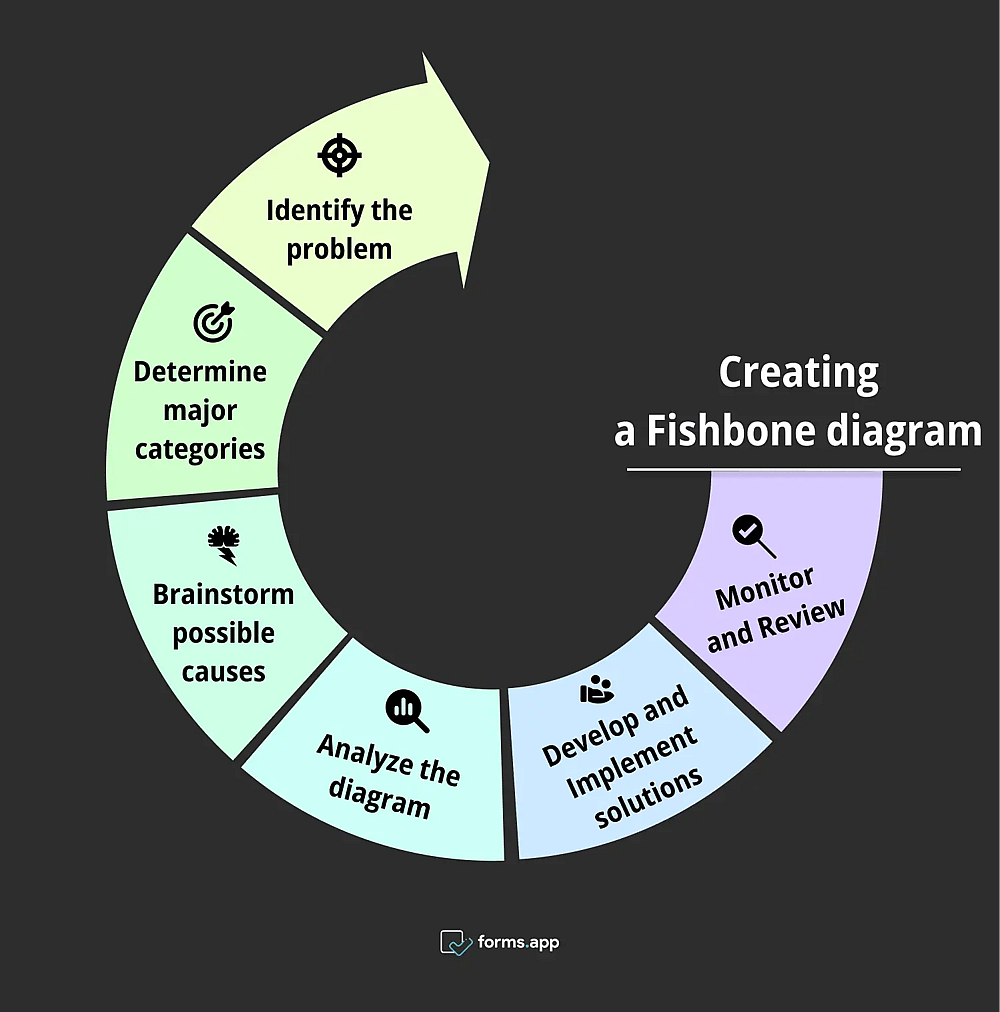

Étapes pour créer votre propre diagramme d'arête de poisson

1- Identifier le problème

La première étape dans l'utilisation du diagramme d'arête de poisson est de définir clairement le problème que vous souhaitez résoudre. Cette étape est cruciale car un problème bien défini prépare le terrain pour des solutions efficaces. Rassemblez votre équipe et mettez-vous d'accord sur le problème exact que vous devez résoudre. Sélectionnez le type de diagrammes d'arête de poisson que vous souhaitez utiliser.

Écrivez l'énoncé du problème, en identifiant la tête du poisson. Assurez-vous que tout le monde le comprend. Cela guidera le reste du processus et aidera à concentrer les efforts de votre équipe. Identifiez les causes profondes plutôt que d'être distrait par des symptômes ou des problèmes non liés.

2- Déterminez les principales catégories

Ensuite, déterminez les principales catégories de causes liées au problème. Ces catégories agissent comme les principales branches du diagramme d'Ishikawa. Les catégories courantes comprennent les personnes, les processus, l'équipement, les matériaux, l'environnement et les méthodes. Cependant, vous pouvez personnaliser les catégories en fonction de la nature du problème et de l'entreprise.

Organisez les causes potentielles dans ces grandes catégories. Votre équipe peut explorer différents aspects du problème. Cette étape permet de s'assurer que vous prenez en compte tous les facteurs pertinents. Elle fournit également un cadre complet pour l'analyse.

3- Brainstormez les causes possibles

Avec les catégories définies, votre équipe peut commencer à brainstormer les causes possibles dans chaque catégorie. Encouragez les membres de votre équipe à penser de manière créative et à considérer tous les facteurs potentiels et contributifs. Au fur et à mesure que vous les suggérez, ajoutez les causes aux branches pertinentes du diagramme d'Ishikawa.

Cette étape est essentielle pour identifier les problèmes sous-jacents qui peuvent ne pas être immédiatement apparents. Impliquez tous les membres de l'équipe dans le processus de brainstorming. Vous pouvez vous concentrer sur des perspectives diverses et découvrir des causes qui ont été négligées.

4- Analysez le diagramme

Une fois que vous avez identifié toutes les causes potentielles et les avez ajoutées au diagramme, votre équipe doit analyser le diagramme d'Ishikawa pour déterminer les causes profondes les plus probables. Cette étape consiste à examiner les causes dans chaque catégorie et à discuter de leur impact sur le problème.

Votre équipe peut utiliser des techniques telles que les « 5 Pourquoi » pour approfondir chaque cause et identifier la cause profonde. Concentrez-vous sur les causes les plus importantes. Votre équipe peut en faire sa priorité pour développer des solutions ciblées pour résoudre les problèmes de fond.

5- Développer et mettre en œuvre des solutions

Après avoir identifié les causes profondes, la prochaine étape consiste à développer et mettre en œuvre des solutions. Cette étape implique de trouver des solutions potentielles et de sélectionner les plus efficaces. Votre équipe devrait prendre en compte des facteurs tels que la faisabilité, le coût et l'impact lors du choix des solutions.

Une fois que vous avez sélectionné les solutions, élaborez un plan d'action pour les mettre en œuvre. Assignez des responsabilités, fixez des délais et surveillez les progrès pour vous assurer que les solutions résolvent efficacement les causes profondes. Cette étape est cruciale pour transformer l'analyse en améliorations concrètes.

6- Suivre et évaluer

Enfin, les solutions et les résultats efficaces seront suivis et évalués. Cette étape consiste à suivre l'impact des solutions mises en œuvre et à déterminer si vous avez résolu le problème. Si le problème persiste, votre équipe devra peut-être revoir le diagramme d'Ishikawa et explorer d'autres causes ou solutions alternatives.

La surveillance et l'évaluation continues sont essentielles pour s'assurer que vous avez pleinement résolu le problème et que vous maintenez les améliorations dans le temps. Cette étape favorise également une culture d'amélioration dynamique. De cette façon, vous pouvez appliquer les leçons apprises à de futures initiatives de résolution de problèmes.

Quand utiliser un diagramme d'Ishikawa?

Comme nous l'avons vu ci-dessus, il existe différents types de diagrammes d'Ishikawa pour différents contextes commerciaux. Dans cette partie, nous nous concentrerons sur quand utiliser le diagramme d'Ishikawa et voir ses environnements appropriés. Nous vous recommandons de comprendre ces différents environnements, car votre entreprise peut relever de l'une de ces catégories.

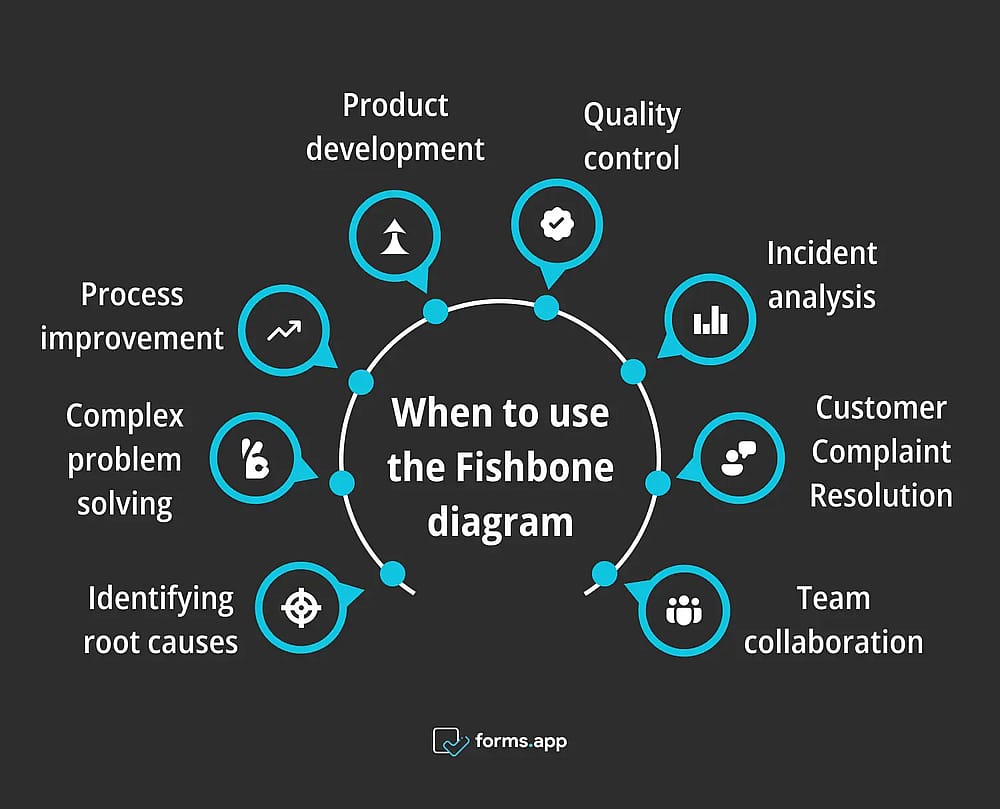

Moments appropriés pour utiliser le diagramme d'Ishikawa

1. Identifier les causes profondes

Le diagramme d'Ishikawa est le plus efficace lorsqu'il est nécessaire d'identifier les causes profondes d'un problème. Vous pouvez décomposer visuellement le problème en catégories. Votre équipe peut explorer systématiquement toutes les causes possibles. Cette approche permet d'éviter les solutions rapides qui ne traitent que les symptômes. Elle vous permet de vous concentrer sur les problèmes sous-jacents.

2. Résolution de problèmes complexes

Lorsque vous êtes confronté à des problèmes complexes impliquant plusieurs facteurs, le diagramme d'Ishikawa peut vous aider à simplifier l'analyse. Vous pouvez organiser les causes potentielles en catégories. Il deviendra plus facile de voir comment différents facteurs sont pertinents et contribuent au problème. Cette méthode est particulièrement utile dans les situations où le problème n'est pas immédiatement évident. Elle permet à vos équipes d'explorer différentes perspectives.

3. Amélioration des processus

Le diagramme d'Ishikawa est un excellent outil pour les initiatives d'amélioration des processus. Vous pouvez identifier les causes d'inefficacité ou de problèmes de qualité. Votre équipe peut cibler des domaines spécifiques pour l'amélioration. Cet outil est particulièrement utile dans les projets Lean et Six Sigma, où l'élimination des déchets et l'amélioration de la qualité sont des objectifs clés.

4. Développement de produits

Dans le développement de produits, vous pouvez utiliser le diagramme d'Ishikawa pour identifier les risques et les défis potentiels tôt dans le processus de conception. Vous pouvez également cartographier les causes possibles de défauts ou de défaillances. Par conséquent, vos équipes peuvent prendre des mesures correctives de manière proactive avant que ces problèmes ne deviennent majeurs. Cette approche proactive vous aide à vous assurer que le produit final répond aux normes de qualité et aux attentes de service à la clientèle.

5. Contrôle qualité

Le contrôle qualité est un autre domaine où le diagramme d'Ishikawa s'avère précieux. Vous pouvez identifier les causes profondes des problèmes de qualité. Les membres de votre équipe peuvent mettre en œuvre des actions correctives ciblées. Cet outil est particulièrement utile dans les industries où maintenir des normes de qualité élevées est essentiel. Il s'agit notamment de la fabrication, des soins de santé et de la production alimentaire. Vous pouvez améliorer la qualité du produit, réduire les déchets et améliorer la satisfaction de la clientèle.

6. Analyse des incidents

Lorsque des incidents surviennent, tels que des accidents, des défaillances d'équipement ou des interruptions de service, le diagramme d'Ishikawa peut aider à analyser les causes. Vous pouvez explorer tous les facteurs potentiels, identifier les causes profondes et mettre en place des mesures préventives. Cette approche vous aide non seulement à résoudre le problème immédiat, mais également à réduire la probabilité de récurrence du problème.

7. Résolution des plaintes des clients

Lorsqu'un client se plaint de quelque chose, il serait sage d'en tenir compte. En utilisant le diagramme d'Ishikawa, vous pouvez identifier les causes profondes de l'insatisfaction des clients et mettre en œuvre des changements pour améliorer l'expérience globale du client. Cet outil vous aide à vous assurer que vous traitez efficacement les plaintes. Cela conduit à des taux de rétention et de satisfaction des clients plus élevés.

8. Collaboration en équipe

Le diagramme d'Ishikawa encourage la collaboration en équipe en impliquant tous les membres dans le processus de résolution de problèmes. Vous pouvez identifier visuellement les causes potentielles et discuter et analyser différentes perspectives. Cela conduit à une compréhension plus complète du problème. L'approche collaborative favorise un sentiment de propriété et de responsabilité dans l'équipe, car tous contribuent à la solution.

7 outils pour créer un diagramme d'Ishikawa (+modèles)

Si vous souhaitez créer et utiliser un diagramme d'Ishikawa dans votre entreprise, vous n'avez pas besoin de partir de zéro. Nous allons lister ici 7 outils. Chaque outil propose différents modèles pour des objectifs spécifiques. Ils seront utiles pour résoudre les problèmes dans vos processus. Vous pouvez sélectionner le modèle de diagramme d'Ishikawa le plus adapté en fonction de son objectif.

1- Lucidchart

Lucidchart est un outil de diagramme en ligne conçu pour créer des organigrammes. Il propose également un modèle de diagramme d'Ishikawa hautement personnalisable qui convient aussi bien aux débutants qu'aux utilisateurs avancés. Ce modèle permet aux utilisateurs de faire glisser et déposer facilement des éléments pour identifier les causes potentielles d'un problème dans différentes catégories, telles que les méthodes, les machines, les matériaux et les personnes.

🐟 Modèle de diagramme d'ishikawa dans Lucidchart

2- Canva

Canva est une plateforme de conception graphique qui permet aux utilisateurs de créer des designs visuellement attrayants. Il fournit des modèles de diagramme d'ishikawa visuellement attrayants, idéaux pour les utilisateurs axés sur la conception. Avec les modèles ici, vous pouvez facilement modifier les couleurs, les polices et la mise en page pour répondre aux besoins de votre marque ou de votre projet. L'éditeur glisser-déposer facilite l'ajout ou la suppression de branches et de causes. Vous pouvez inclure une grande variété d'icônes pour améliorer la représentation visuelle.

🐟 Modèle de diagramme d'ishikawa dans Canva

3- SmartDraw

SmartDraw est un logiciel de diagramme offrant des modèles pour divers diagrammes d'affaires et techniques. Il propose un modèle de diagramme d'ishikawa particulièrement utile pour les équipes impliquées dans des projets Six Sigma ou de fabrication Lean. Il aide les utilisateurs à analyser les relations de cause à effet et à prendre en compte tous les facteurs potentiels. Il dispose de catégories pré-remplies et de branches faciles à modifier, que vous pouvez personnaliser pour résoudre un problème spécifique.

🐟 Modèle de diagramme d'ishikawa dans SmartDraw

4-EdrawMax

EdrawMax est un autre outil de diagramme complet pour diverses industries. Il fournit des modèles conviviaux et riches en fonctionnalités pour le diagramme d'ishikawa. Il permet aux utilisateurs de cartographier des relations complexes facilement à l'aide de ses symboles et formes. Il prend en charge la collaboration et permet à plusieurs utilisateurs de travailler sur le même diagramme simultanément. Les modèles sont compatibles avec différents formats de fichier.

🐟 Modèle de diagramme d'ishikawa dans EdrawMax

5-Creately

Creately est une plateforme de collaboration visuelle en ligne. Ses modèles de diagramme d'ishikawa sont simples et faciles à utiliser. Il offre une mise en page propre et minimaliste, aidant les utilisateurs à se concentrer sur l'identification des causes profondes d'un problème. Il prend également en charge la collaboration en temps réel et le rend idéal pour les équipes travaillant à distance. Il offre également une intégration avec d'autres outils de productivité, tels que Confluence et Slack.

🐟 Modèle de diagramme d'ishikawa dans Creately

6- Miro

Miro est une plateforme de tableau blanc numérique. Il offre un diagramme d'ishikawa interactif qui est bon pour les sessions de brainstorming et la résolution de problèmes en collaboration. Il peut aider les équipes à cartographier rapidement les causes potentielles et les problèmes, avec la possibilité d'ajouter des notes autocollantes, des images et des commentaires sur le diagramme. Les exemples de diagramme de cause à effet sont hautement personnalisables, ce qui permet aux utilisateurs de les adapter à différents types d'analyses et de projets.

🐟 Modèle de diagramme d'ishikawa dans Miro

7-Microsoft Office

Microsoft Office est une suite d'outils de productivité. Il fournit également un modèle de diagramme d'ishikawa via son logiciel Visio. Il convient aux utilisateurs qui sont déjà familiers avec les outils Microsoft. Le modèle Visio est compatible avec les autres outils Microsoft. Cela permet aux utilisateurs d'insérer facilement des diagrammes dans des documents Word, des feuilles Excel et des présentations PowerPoint.

🐟 Modèle de diagramme d'arêtes de poisson dans Microsoft Visio

Avantages et inconvénients du diagramme d'arêtes de poisson

Le diagramme d'arêtes de poisson est un outil polyvalent pour vous aider à identifier les causes profondes des problèmes dans vos processus d'entreprise. Nous avons brièvement abordé les avantages de ce diagramme tout au long de l'article. Cependant, comme de nombreux autres modèles, ce diagramme présente quelques inconvénients que les utilisateurs doivent prendre en compte avant de l'appliquer. Examinons ses avantages et ses inconvénients en détail :

Avantages

1- Analyse structurée des problèmes

Le diagramme d'arêtes de poisson fournit une approche structurée de l'analyse des problèmes, en veillant à ce que toutes les causes potentielles soient systématiquement explorées. Cette méthode aide les équipes à éviter de sauter aux conclusions ou de se concentrer uniquement sur les causes les plus évidentes. En organisant les causes potentielles en catégories, le diagramme d'arêtes de poisson favorise une analyse complète qui prend en compte tous les facteurs pertinents.

2- Représentation visuelle

L'un des principaux avantages du diagramme d'arêtes de poisson est sa représentation visuelle des problèmes complexes. La structure en forme de poisson du diagramme facilite la visualisation de la relation entre le problème et ses causes potentielles. Ce format visuel aide les équipes à identifier rapidement des modèles et des connexions qui pourraient ne pas être immédiatement apparents dans une analyse écrite.

3- Encourage la collaboration

Le diagramme d'arêtes de poisson encourage la collaboration en impliquant tous les membres de l'équipe dans le processus de résolution de problèmes. En faisant participer l'ensemble de l'équipe à la recherche de causes potentielles, le diagramme garantit que des perspectives diverses sont prises en compte. Cette approche collaborative conduit non seulement à une analyse plus complète, mais favorise également un sentiment d'appartenance et de responsabilité parmi les membres de l'équipe.

4- Identifie les causes profondes

Le but principal du diagramme d'Ishikawa est d'identifier les causes profondes plutôt que de simplement traiter les symptômes. En explorant systématiquement toutes les causes potentielles, le diagramme aide les équipes à approfondir les problèmes sous-jacents qui doivent être résolus. Cette focalisation sur les causes profondes conduit à des solutions plus efficaces et durables.

5- Polyvalence dans les industries

Le diagramme d'Ishikawa est un outil polyvalent qui peut être utilisé dans un large éventail d'industries et d'applications. Que ce soit dans la fabrication, les soins de santé, l'éducation ou les services, l'approche structurée du diagramme pour résoudre les problèmes est universellement applicable. Sa capacité à s'adapter à différents types de problèmes et d'industries en fait un outil précieux pour les organisations de toutes tailles.

6- Facile à utiliser et à mettre en œuvre

Le diagramme d'Ishikawa est facile à utiliser et à mettre en œuvre, ce qui le rend accessible aux équipes ayant des niveaux d'expérience et d'expertise différents. La structure simple du diagramme permet aux équipes d'organiser et d'analyser rapidement les causes potentielles sans avoir besoin d'une formation approfondie ou de connaissances techniques.

Inconvénients

1- Simplifie à outrance les problèmes complexes

Un inconvénient majeur du diagramme d'Ishikawa est qu'il peut simplifier à outrance les problèmes complexes. Bien qu'il aide à visualiser les causes potentielles, il peut ne pas saisir pleinement les interrelations complexes entre différents facteurs. Dans les systèmes complexes, les causes sont souvent interconnectées, et les isoler dans un format linéaire en forme de branche peut manquer ces connexions nuancées.

2- Chronophage et nécessite des ressources importantes

Créer un diagramme d'Ishikawa complet peut être chronophage et nécessiter des ressources importantes, en particulier pour les problèmes importants ou multifacettes. Rassembler les contributions de toutes les parties prenantes pertinentes, brainstormer les causes potentielles et les catégoriser en groupes significatifs nécessite des efforts considérables. De plus, si le problème est très complexe, le diagramme peut devenir trop détaillé et difficile à gérer.

3- Potentiel de biais et de subjectivité

Le diagramme d'Ishikawa repose fortement sur les contributions et les perspectives des individus ou des équipes impliqués dans l'analyse. Cette dépendance peut introduire des biais et de la subjectivité dans le processus de résolution de problèmes. Si les membres de l'équipe ont des idées préconçues sur les causes d'un problème, ils peuvent involontairement se concentrer sur certains facteurs tout en négligeant d'autres.

Questions fréquemment posées sur les diagrammes d'Ishikawa

Enfin, répondons à certaines des questions les plus fréquemment posées sur les diagrammes d'Ishikawa. Comprendre ces questions courantes vous aidera à mieux comprendre le sujet. Ainsi, vous pourrez utiliser facilement les diagrammes d'Ishikawa dans vos contextes professionnels.

Points clés à retenir

En conclusion, le diagramme d'Ishikawa est un outil puissant pour l'analyse des causes profondes, offrant une approche structurée et visuelle pour résoudre les problèmes. Vous pouvez organiser les causes potentielles en catégories. Il favorise une analyse complète et aide vos équipes à identifier les problèmes sous-jacents nécessitant une attention particulière. Le diagramme est polyvalent, facile à utiliser et précieux dans diverses industries.

Dans cet article, nous avons décrit le diagramme d'Ishikawa, sa définition, ses types et ses modèles. Nous avons également vu ses contextes appropriés, avantages et inconvénients. Nous avons répondu aux questions fréquemment posées pour fournir une compréhension plus approfondie de cet outil de résolution de problèmes. Vous pouvez utiliser nos enquêtes en ligne pour remplir les diagrammes d'Ishikawa de manière plus efficace. Quel que soit votre secteur d'activité, cela peut vous aider à résoudre les problèmes et à améliorer vos opérations.
